離心泵綜合實驗裝置 JGKY-602

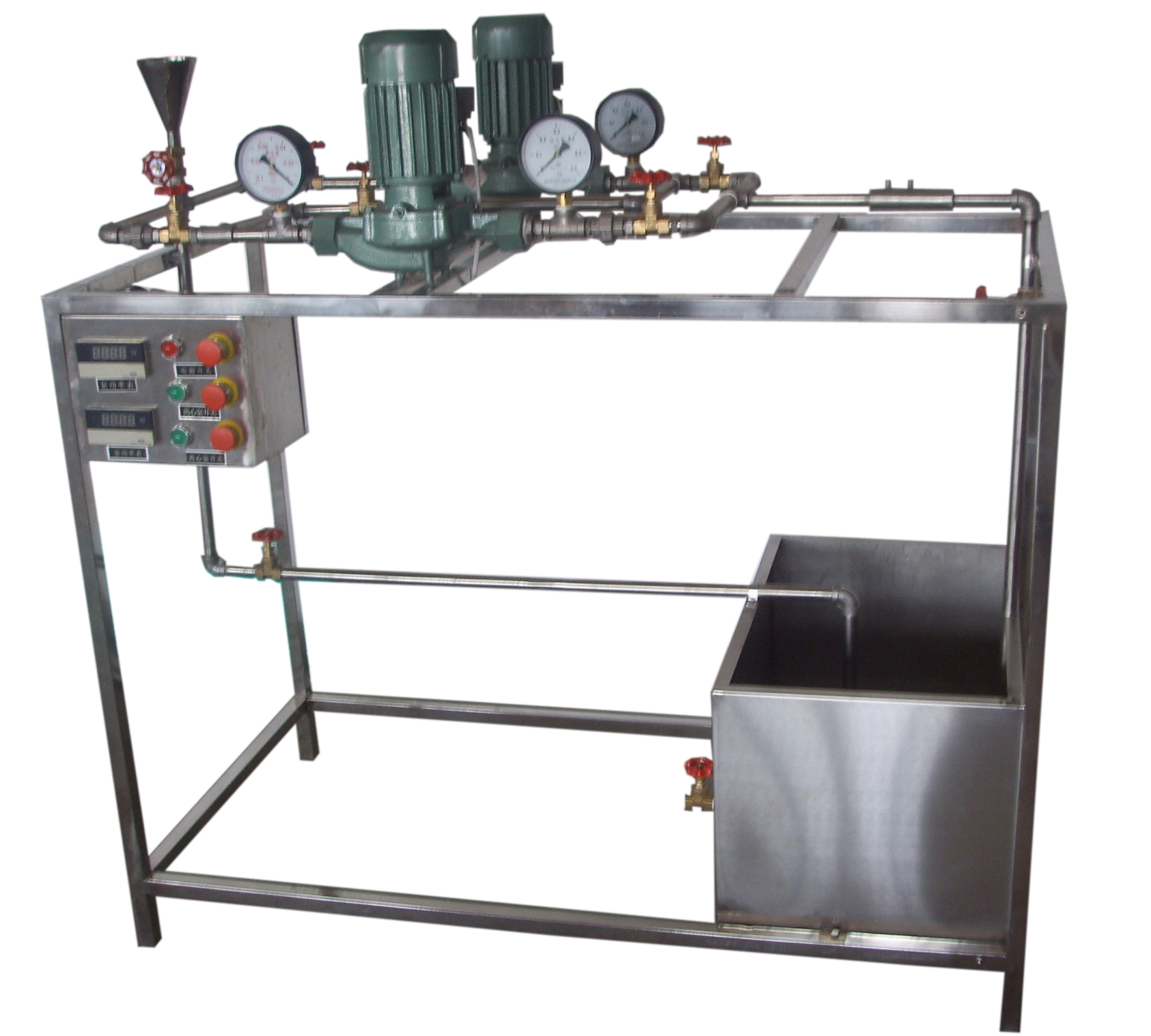

產品參考圖片：
主要功能：離心泵綜合實驗裝置 JGKY-602
實驗?zāi)康模?
1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。
3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4、雙泵串、并聯實驗及泵汽蝕實驗。
主要配置：
離心泵、蓄水箱、文丘里流量計、壓力表、 U型壓差計、單相功率表、玻璃溫度計、實驗管道、閥門、自循環裝置、不銹鋼框架。
技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。
2、離心泵采用管道離心泵，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，
流量： 2.5m 3 /h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。
3、 壓力表：表盤直徑 Φ 100mm，測量范圍0-0.4MPa，精度1.5級。
4、真空表：表盤直徑 Φ 100mm，測量范圍-0.1-0MPa，精度1.5級。
5、電動機功率采用數字單相交流功率測量?jī)x表測得。
6、文丘里流量計流量：0～6 m 3 /h。 壓差范圍： 10~150KPa 。
7、蓄水箱：容積約70L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽 蝕現象。
8、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。
9、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：1650 × 600 × 1500mm （長 ×寬×高） ，框架 為可移動式設計， 帶腳輪及禁錮腳 。
離心泵綜合性能試驗臺 JGLL-470型
技術要求：
箱：鏡面不銹鋼材質，帶液位高度標度尺；泵配套：不銹鋼灌泵漏斗，銅閘閥排氣口，不銹鋼底閥，進出口壓力指針表；管路：不銹鋼，DN25管路及法蘭，總出口閘閥，管道法蘭連接渦輪流量計。
（2）（單）水泵技術參數：
液體流量：0.2～7.2 m3/h；離心泵出口壓力：0-0.4 MPa；離心泵的揚程(H)：0-20 m；離心泵軸功率(N)：0.43-0.85 KW；離心泵效率(η)：0-60%；離心泵轉速：0-2900 r/min。
（3）能夠進行單泵、雙泵串并聯操作，雙泵串、并聯性能測定和管路特性測定。
（4）能夠進行汽蝕實驗：從密封水罐上引出一個旁路，用真空泵使水罐內形成一定負壓，為泵的進水形成一個汽蝕的條件。泵的進口段采用可視管路，可用來觀察汽泡的形成。真空泵:抽氣速率4 L/S、電機功率0.55KW。
（5）能夠進行流體流動阻力的測定實驗，流體流經直管和閥件時阻力損失的測定。
（6）測控組成：變量-檢測機構-顯示機構-執行機構
液體溫度：PT100鉑電阻-數字顯示儀表（精度0.5%FS）；液體流量：渦輪流量計-數字顯示儀表（精度0.5%FS）-變頻器；泵進口壓力：負壓傳感器-數字顯示儀表（精度0.5%FS）；泵出口壓力：壓力傳感器-數字顯示儀表（精度0.5%FS）；泵功率：功率變送器-數字顯示儀表（精度0.5%FS）；電機轉速：光電傳感器-數字顯示儀表（精度0.5%FS）。
（7）物聯網技術運用于離心泵特性曲線測定實驗裝置并將實驗數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據
（8）實驗室安全管理系統軟件，無線遠程實驗臺電源管理系統
|
