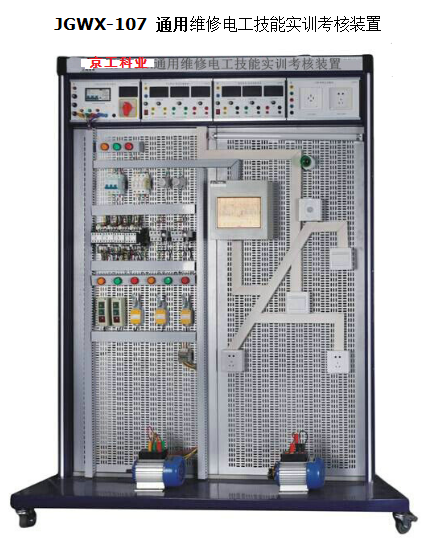

JGWX-107 通用維修電工技能實訓考核裝置

主要功能：JGWX-107 通用維修電工技能實訓考核裝置

一、通用維修電工技能實訓考核裝置按照勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成初級電工線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實驗實訓，主要是訓練學生動手能力和實操技能。實訓項目是根據指導老師來確定，根據所選的項目選擇相應的元器件。也可作為培訓機構電工考工的理想設備。
二、技術參數：
1 、工作電源： AC 380 （ 1±10 ％） V ；
2 、環境溫度： -10°C ~ +40°C ；
3 、相對濕度： <85 ％（ 25°C ）；
4 、裝置容量： <1.5KVA ；
5 、重量： 100kg ；
6 、外形尺寸：雙工位 1500×750×1750 （ mm ）；
三、通用維修電工技能實訓考核裝置實訓項目：
1 、單相啟動停止控制電路
2 、異步電動機點動控制電路
3 、異步電動機兩地控制電路
4 、異步電動機聯鎖正反轉控制電路
5 、雙重聯鎖控制電路
6 、自動順序控制電路
7 、手動順序啟動
8 、異步電動機星、三角控制電路
9 、異步電動機能耗制動控制電路
10 、按鈕聯鎖的三相異步電動機正反轉控制線路
11 、接觸器聯鎖的三相異步電動機正反轉控制線路
12 、雙重聯鎖的三相異步電動機正反轉控制線路
13 、單向減壓啟動及反接制動控制線路
14 、異步電動機反接制動控制電路
15 、自動往返控制線路
16 、正反轉點動、啟動控制電路
17 、帶有點動的自動往返控制電路
18 、異步電動機自鎖控制電路
19 、異步電動機單相點動、啟動控制電路
20 、三相異步電動機定子串電阻減壓啟動手動控制線路
21 、三相異步電動機定子串電阻減壓啟動自動控制線路
22 、接觸器控制雙速電動機的控制線路
23 、時間繼電器控制雙速電機的控制線路
24 、 C620-1 型車床控制電路
25 、電動葫蘆控制電路
26 、 Y3150 型滾齒機控制電路
27 、電動葫蘆電路
28 、 Z3040 搖臂鉆床電路
29 、 CA6140 車床電路
四、通用維修電工技能實訓考核裝置設備主要配置清單：
