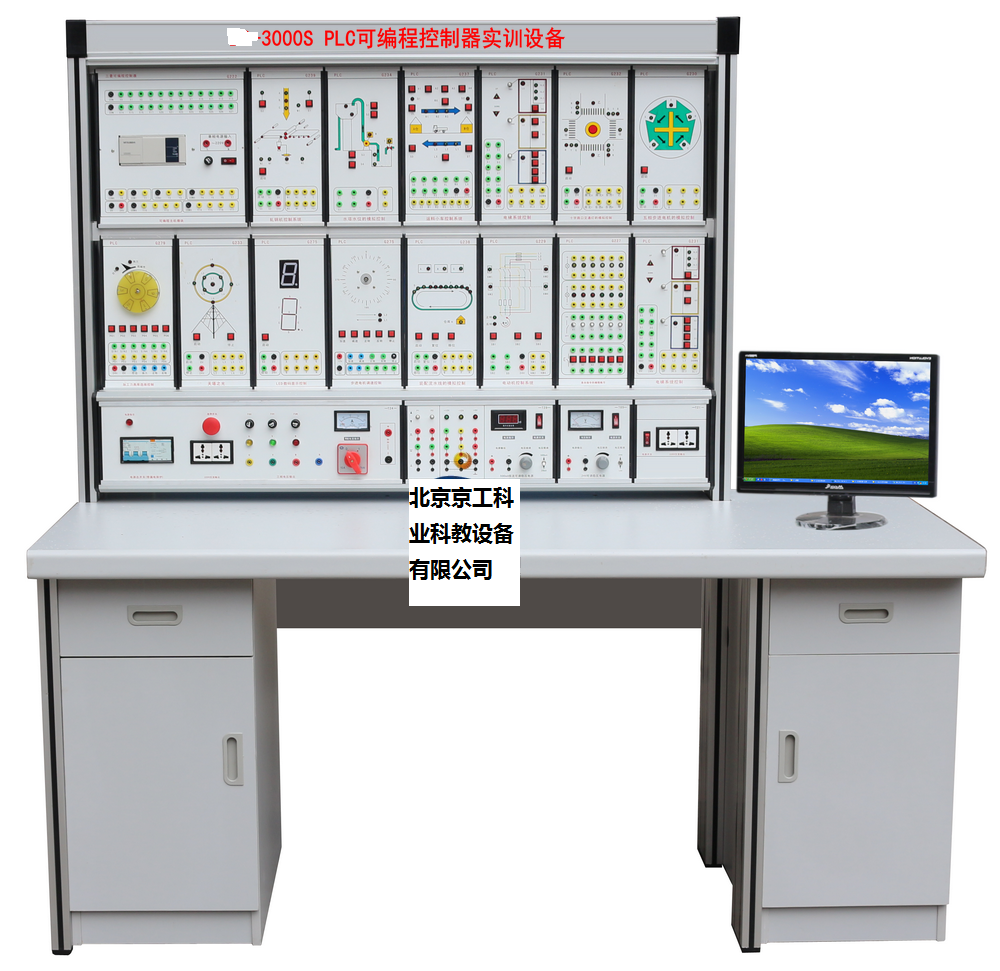

JGKY-3000S PLC可編程控制器實訓設備

概述
本實訓裝置是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。實驗內容包括有 PLC 編程方法、指令系統、模擬量控制、聯網通信等。符合大專院校機電一體化、電氣自動化、自動控制、工業自動化、應用電子、計算機應用及其他相關專業的《 PLC 可編程控制器技術開發與應用實踐》、《可編程控制器原理及其應用》、等課程的教學要求。還可增配網絡通信模塊，使 PLC 與 PC 機組成網絡，實現數據的相互傳遞。

2 ：技術性能
2.1 ：輸入電壓：三相五線制 380 V （ 1±10% ） 50 Hz ；
2.2 ：工作環境：環境溫度為： -5 ℃ ～＋ 40 ℃ ；
2.3 ：裝置容量：＜ 1KVA ；
2.4 ：安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護；
2.5 ：外形尺寸： 1650mm×660mm×1740mm

主要功能：JGKY-3000S PLC可編程控制器實訓設備

3 ：實訓裝置的基本配置及功能
本實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1 ：實訓桌
3.1.1 ：實訓桌主體結構采用鋁合金刻模而成。
3.1.2 ：存貯柜：放置工具及電腦主機。尺寸為： 350mm×490mm×700mm 。左右各 1 個。
3.1.3 ：桌面：為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為 50mm 。
3.1.4 ：防塵裝置及標題架：標題架由鋁合金、裝置型號、廠址、組成，可自由拆卸，尺寸為 1230mm×140mm×80mm ；實驗臺在使用時，防塵裝置可卷到標題架內，實驗臺未在使用時，防塵裝置可把實驗?zāi)�塊全部保護。
3.2 ：功能模塊
3.2.1 ：功能模塊可脫離實驗臺單獨作為一個實驗儀器使用，方便老師移動到教學地點，給學生最直觀的感覺。
3.2.2 ：三相電源實驗儀器：外部以采用 3mm 鋁合金長方體為主體結構，尺寸為： 600mm×160mm×165mm ，三相 380V 輸出、交直流 220V 輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等，可脫離實驗裝置單獨做為一個實驗儀器使用。獨立編號： T24
3.2.3 ：混合電壓輸出實驗儀器：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×160mm×165mm 。每個輸出接口有 3mm 和 6mm 的兩種， 24V 直流穩壓可調輸出，指針電表指示，設有正負極提示 LED ，防止電源極性接反； 0 ～ 240V 交流輸出，又可作雙 9V 、雙 12V 、雙 18V 輸出�？擅撾x實驗臺單獨作為一個實驗儀器使用 . 獨立編號 T08
3.2.4 ：市電插座輸出：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×160mm×165mm 。六孔 220V 插座。獨立開關控制�？擅撾x實驗臺單獨作為一個實驗儀器。使用獨立編號 T22 （提供證書）
3.2.5 ：以上實驗儀器可自由拼接成一個實驗儀器，要求高度寬度一致，整體排成一字，廠家要承諾提供電源的升級換代
3.3 ： 實驗?zāi)�塊
3.3.1 ： PLC 主機模塊：外部以采用 3mm 鋁合金長方體為主體結構，大小為 300mm×300mm×110mm 。采用 FX1N-40MR ，配備 485 網絡，輸入輸出接口引至面板，電源獨立開關控制。接口采用四種不同顏色。采用獨立模塊，帶有獨立編號 .
3.3.2 ：指令編程模塊：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×110mm 。 有 5 個大指示燈的紅色黃色綠色白色各不少于 3 個，按鈕不少于 8 個開關不 8 個輸入輸出借口全部引至面板，接口采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.3 ：四節傳送帶的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.4 ：電動機的自動控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.5 ：五相步進電機控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.6 ：多層電梯的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 20 個）
3.3.7 ：十字路通燈：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.8 ：天塔之光的控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 14 個）
3.3.9 ：水塔自動供水：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 10 個）
3.3.10 ：液體混合控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 14 個）
3.3.11 ：機械手控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 15 個）
3.3.12 ：裝配流水線：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.13 ：軋鋼機控制：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 12 個）
3.3.14 ：運料小車：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，面板顏色為彩色，至少 3 種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于 19 個）
3.3.15 ： LED 數碼顯示：外部以采用 3mm 鋁合金長方體為主體結構，大小為 150mm×300mm×100mm ，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.4 ：實訓器件
3.4.1 ：提供 PLC 實驗說明書 1 份；
3.4.2 ：提供實訓導線 1 套；
3.5 ：軟件
3.5.1 ：提供三菱編程軟件 GX 編程環境和 FXGPWIN_C 。
3.5.1 ：提供仿真軟件。
3.5.2 ：提供三菱 PLC 學習軟件 FX-TRN-BEG-C 。
3.5.3 ：提供程序示例。
3.5.4 ：提供組態工控軟件。可組成 1 ： N 工控局域網。
3.5.5 ：提供組態源代碼。
3.5.6 ：提供 PLC 學習課件 PPT 。
4 ：實驗項目
4.1 ： PLC 實驗項目
4.1.1 ：基本指令的編程模塊
4.1.2 ：四節傳送帶模塊
4.1.3 ：電動機的自動控制模塊
4.1.4 ：步進電機的 PLC 控制模塊
4.1.5 ：多層電梯控制模塊
4.1.6 ：十字路通燈的 PLC 控制模塊
4.1.7 ：天塔之光的實驗掛箱模塊
4.1.8 ：水塔自動供水的 PLC 控制模塊
4.1.9 ：液體混合裝置的實驗?zāi)�塊
4.1.10 ：運料小車控制模擬模塊
4.1.11 ：裝配流水線模塊
4.1.12 ：軋鋼機控制模塊
4.1.13 ：數碼顯示控制實驗
4.1.14 ：機械手
4.1.15 ：并行鏈接實驗
4.1.16 ： N:N 實驗
5 ：配置清單
