JGLY-43 物聯網綜合實訓臺
物聯網綜合實訓臺 是根據教育部物聯網專業課程大綱的要求，設計研發的面向教學、科研、實訓的綜合實驗平臺。平臺提供了多種傳感器節點，433M/ZIGBEE網絡模塊，ARM處理器為內核的網關、強電控制模塊等硬件資源，網絡協議、數據采集控制程序、網關GUI應用程序，數據庫管理程序、網絡監控等軟件資料，具有詳細的實驗指導書，資源豐富，功能強大，非常適合高校物聯網專業教學、實驗、實訓以及二次開發。

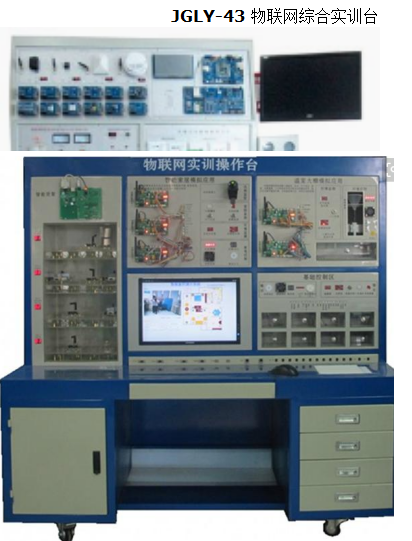

產品參考圖片：
主要功能：JGLY-43 物聯網綜合實訓臺
完成實驗項目：
zigbee基礎實驗：
ZigBee：短距離無線傳感器網絡——部分典型實驗
基本射頻實驗：
實驗1 點對點通信實驗
實驗2 RSSI測量實驗
實驗3 發射功率設置實驗
實驗4 無線信道設置實驗
實驗5 隨機序列發生器實驗
實驗6 AES安全協處理器實驗
ZigBee協議棧實驗：
實驗1 Z-Stack2007協議棧GenericApp原程序移植實驗
實驗2 基于Z-Stack2007協議棧的點對點數據傳輸實驗
實驗3 Z-Stack2007協議棧分析實驗
實驗4 Z-stack2007協議棧綁定實驗
實驗5 信息單播、廣播、組播實驗
實驗6 多點自組網實驗
實驗7 樹型網絡拓撲建立實驗；
實驗9 基于Z-Stack2007協議棧多節點與協調器的無線傳輸；
實驗10 基于GenericApp的
ZigBee協議棧擴展實驗：
實驗1 SampleApp實驗
實驗2 SimpleApp無線串口實驗
實驗3 TransmitApp網絡吞吐量測試實驗
實驗4 SensorDemo網絡傳感器實驗
實驗5 ZigBeeRF4CE實驗
二.Andorid部分典型實驗
.網關Andorid平臺快速建立：
1.嵌入式Andorid開發環境的建立實驗：
實驗一 Android編譯環境的安裝：
安裝Linux主機環境、安裝必要的軟件包；
安裝合適的JDK、解壓Android源碼；
實驗二 編譯uboot
實驗三 配置編譯Linux內核
實驗四 編譯Android
2. Android系統的測試與使用
3. ANDROID (WINDOWS)開發環境建立：
實驗一 JAVA環境建立，安裝JDK
實驗二 ECLIPSE安裝
實驗三 ANDROID SDK安裝
實驗四 ADT安裝
實驗五 創建、刪除和瀏覽AVD（模擬器）
4. LED項目實驗：
整體架構分析；Android源碼中編寫硬件驅動；編寫HAL層；編寫JNI層；編寫SERVICE層；編寫app軟件；代碼編譯與使用；6. ANDROID基礎實驗
LED控制、ADC采樣、按鍵檢測、PWM蜂鳴器測試；
串口通信實驗、數據庫使用實驗；
播放器使用，幀動畫播放；
服務器-客戶端網絡編程；
5. Android下WSN應用開發實驗
（1）串口通信編程實驗
（2）ZigBee節點數據采集與控制: 溫濕度、三軸加速度、光線、光敏、數字氣壓、繼電器、火焰、雨滴、RFID、振動、紅外對射、空氣質量等節點。
三.模塊實驗
1.配備監控攝像頭1個，可用平板電腦配備軟件遠程遙控，360度視監控，移動偵測報警。
2.RFID模塊，用于模擬人員進出的身份識別。
3.溫度、濕度、光照度、熱釋紅外傳感器和燃氣傳感器、火焰?zhèn)鞲衅鞯?用于監測室內溫濕度、亮度、人體感應與燃氣泄漏等。
3、繼電器控制模塊
無線繼電器控制模塊，無線遠程開關控制。
4、模擬智能家居綜合實驗
配置：
1. 嵌入式網關1套：
1） 嵌入式網關1個：高性能Cortex A8核心板。三星S5PV210作為主處理器，運行主頻可高達1GHz。S5PV210內部集成了PowerVR SGX540高性能圖形引擎，支持3D圖形流暢運行，并可流暢播放1080P大尺寸視頻。核心板主要采用了2.0mm間距的雙排針，引出CPU大部分常用功能引腳(總共180pin)，并力求和Tiny6410核心板大小一致(64x50mm)，引腳兼容(P1,P2,CON2)；另外還根據S5PV210芯片的特性，分別引出了標準的miniHDMI接口，和1.0mm間距的貼片CON1座(51Pin)，以作用戶擴展之用，標配512M內存和512M閃存(SLC)，并可選配1GB閃存(SLC)。硬件參數：CPU處理器：Samsung S5PV210，基于CortexTM-A8，運行主頻1GHz ；內置PowerVR SGX540高性能圖形引擎 ；支持流暢的2D/3D圖形加速 ；高可支持1080p@30fps硬件解碼視頻流暢播放，格式可為MPEG4, H.263, H.264等 ；高可支持1080p@30fps硬件編碼(Mpeg-2/VC1)視頻輸入 ；DDR2 RAM內存；Size: 512MB ；32bit數據總線，單通道；運行頻率: 200MHz ；FLASH存儲 ：SLC NAND Flash: 512MB(標配)/1GB ；接口資源 ：2 x 60 Pin 2.0mm space DIP connector ，1 x 30 Pin 2.0mm space DIP connector，1 x 51 Pin 1.0mm space SMD connector。
2） 支持四頻選擇850/900/1800/1900MHz；支持GPRS multi-slot class 10及mobile station class B標準，支持最大85.6 kbps 的下行速率傳輸；GPS定位精度 <2.5米CEP；功耗(GSM空閑模式)-捕獲時77mA，追蹤時76mA；支持3V/1.8V SIM卡接口，支持2路模擬音頻接口，1路SPI接口。
2. Zigbee模塊15個：
1） 采用CC2530主芯片，高性能低功耗的8051微控制器內核，符合ZigBee 2007或ZigBee PRO規范。
2） 集成符合IEEE802.15.4 標準的2.4 GHz 的 RF 無線電收發機；
3） 超低功耗，休眠模式時不大于0.9 μA 的流耗，待機模式時少于0.6 μA 的流耗。
4） 使用使用內置的PCB板載天線。
5） 預留TI Debug標準調試接口；預留USB轉UART接口，方便用戶使用USB調試串口數據。
6） 可以使用集成鋰電池、5V直流電源等直接供電。
7） 傳感器節點模塊1套，包括：溫濕度傳感器模塊1個，燃氣傳感器模塊1個，熱釋紅外傳感器模塊1個，光照傳感器模塊1個，火焰?zhèn)鞲衅髂K1個，煙霧傳感器模塊1個,雨滴傳感器1個。
8） 其它模塊1套，包括：Zigbee繼電器控制模塊3個，ZigBee路由器模塊1個，ZigBee協調器模塊1個，Zigbee萬能遙控器模塊1個，zigbee門禁模塊1個， CC2530 USB 調試器1套。
5. 其它設備1套
1） 無線路由器1臺；
2） 直流開關電源1套
3） WiFi攝像頭1套；
4） 報 燈1個；
5） 平板電腦1臺。
6） 數據轉換模塊1套
7） 網關軟件 1套
8） 服務器軟件1套
9） 移動終端軟件1套
6.其它附件：1)配套實訓指導書1本。
2）配套系統運行及開發環境軟件系統1套（電子檔光盤形式提供
）。
|
