JG-FTZ 曲柄導桿滑塊及凸輪機構實驗臺

簡介：的機械實訓臺是根據實物制造的,分為機械實訓臺,裝載機實訓臺,起重機實訓臺,裝載機械實訓臺等等,實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體，電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

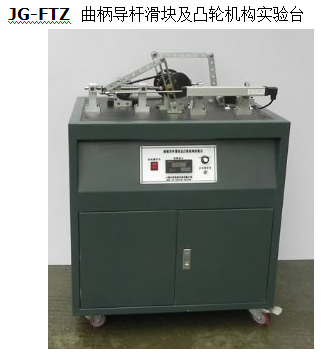

產品參考圖片：

主要功能：JG-FTZ 曲柄導桿滑塊及凸輪機構實驗臺

曲柄導桿滑塊及凸輪機構實驗臺只需拆裝少量的零部件，即可分別構成四種典型的傳動系統，它們分別是曲柄滑塊機構、曲柄導桿滑塊機構、平底直動從動桿凸輪機構和滾子直動從動桿凸輪機構。而每一種機構的某一些參數，如曲柄長度、連桿長度、滾子偏心等都可在一定范圍內作一些調整，通過學生拆裝及調整可以加深實驗者對機械結構本身特點的了解，對某些參數改動對整個運動狀態的影響也會有更好的認識。

一、實驗目的：
通過實驗，了解位移、速度、加速度的測定方法；轉速及回轉不均率的測定方法；
通過實驗，初步了解組合機構實驗臺及光電脈沖編碼器、同步脈沖發生器（或稱角度傳感器）的基本原理，并掌握它們的使用方法；
通過比較理論運動曲線與實測運動曲線的差異，并分析其原因，增加對運動速度特別是加速度的感性認識；
比較曲柄滑塊機構與曲柄導桿機構的性能差異；
檢測凸輪直動從動桿的運動規律；
比較不同凸輪廓線或接觸副，對凸輪直動從動桿運動規律的影響。
二、主要技術參數：
1． 曲柄長度可調范圍：25-45mm
2． 滑塊偏置可調范圍：±5
3． 凸輪廓線升程：30mm
4． 凸輪滾子從動件偏置調節范圍：±5
5． 光電脈沖編碼器一個，輸出電壓：5V 脈沖數：1000P
6． 電機額定功率：P=70W
7． 電機轉速：0-180r/min
三、數據采集內容
1、采集凸輪機構滑塊運動規律曲線
2、采集角度曲線規律
3、采集滑塊往復運動規律曲線
4、轉數調節
5、可以采集的曲線打印等
