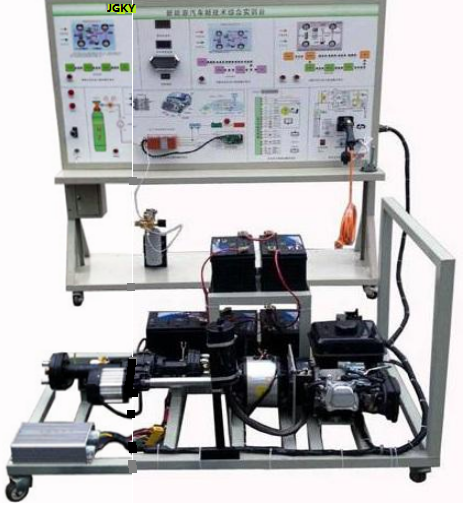

JG-5035 新能源汽車新技術綜合實訓臺

一、設備簡介
新能源汽車新技術綜合實訓臺采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。
設備展示不同驅動模式和能量流動工況。
對比實訓驗證5種不同新能源汽車控制系統的不同的工況,適用于中高等職業技術院校、普通教育類學院和培訓機構對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。

二、功能特點

1.發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。
3.高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。
4.完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5.面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6.真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7.真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8.真實的燃料電池運行組件,可真實操作燃料電池的工況。
9.臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
10.配套汽車多媒體教學軟件（16合一）（投標時需現場演示十分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、產品結構
發電機、發動機、燃料電池及運行附件、電池組、逆變器、三相交流電機、傳動機構、制動機構、故障模擬與考核裝置、檢測面板與可移動臺架等組成。

四、技術規格
1.電源：380V 交流電壓；工作電壓：12V/60V直流電壓
2.工作溫度：-5℃～50℃
3.實訓臺尺寸：
檢測臺:1740mmX650mmX1700mm,運行臺:1700mmX650mmX1500mm

五、實訓項目
1.電池組的檢查與維護
2.三相異步電機的檢查與維護
3.逆變器的檢查與維護
4.插電式串聯動力系統故障診斷與排除
5.插電式并聯動力系統故障診斷與排除
6.插電式混聯動力系統故障診斷與排除
7.純電動汽車動力系統故障診斷與排除
8.燃料電池汽車動力系統動力系統故障診斷與排除
9.純電動車電機故障診斷與排除
10.高壓用電安全培訓

六．基本配置(每臺)
