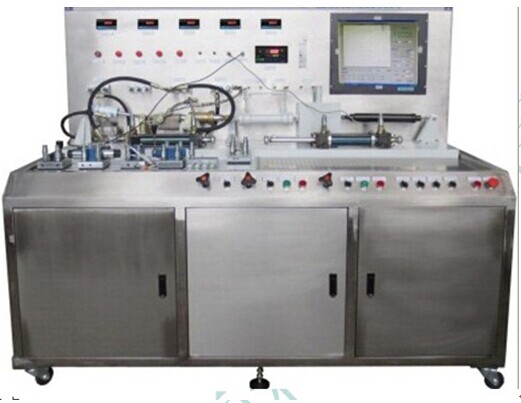

JG-FJY01 型 比例伺服實驗臺 / 飛機剎車及液壓元件伺服服綜合測試臺

    主要做為企業員工液壓教學培訓使用，全套實驗臺我公司根據用戶要求進行研發設計。所供實驗臺的性能的完整性和技術的先進性，能滿足用戶提供的工藝參數要求及功能要求，滿足員工的技術培訓要求，同時還需兼顧比例閥的調試。

一、產品特點：

     該測試的比例閥品牌為德國力士樂，通徑為 6 、 10 兩種均帶內置放大器，放大器輸入信號為± 10V  和 4-20mA 兩種，供電電源為 DC24V 。放大器插頭接口為 DIN 43 563-BF6 -3-PG 。

     比例伺服實驗臺 的測試功能為測試比例閥的死區，滯緩，重復精度，對稱度，線性度。整體參數采用計算機輔助，所有曲線和參數體現在計算機中畫面，非常直觀。

     液壓系統中油箱和管道整體采用不銹鋼 SUS304  材料，氬弧焊焊接，并全部密封式，保證內部清潔。液壓系統采用 46# 抗磨液壓油。油箱裝置上配有空氣過濾器，液位計，溫度計等輔助元件。

     該實驗臺放置在室內作為教具使用，由于場地有限，整套系統中的可獨立的裝置盡量做成分體式的，結構小巧且方便安裝。

     電控中配用計算機控制，所有的壓力，流量，溫度等參數全部統計在計算機中，操作簡單方便。電氣接口按照 DIN 43 563-BF6 -3-PG  配備 2  件。一路為電壓信號，電流信號。

     實驗臺的電控精度尤為重要，考慮到國內品牌精度達不到，整體電氣控制、檢測元件采用國外進口知名品牌。

     實驗臺中含有高配置的工控機一套，用于培訓授課。

     整套實驗臺設計結構緊湊，操作方便，經濟，簡單實用。

二、設備的技術參數、性能

1 、主要技術參數：

使用介質： 46# 抗磨液壓油；

系統壓力：≥ 10MPa;

系統流量：≥ 40L/min ；

高壓過濾器精度： 5 μ m ；

回油過濾器精度： 10 μ m

2 、技術條件及要求：

2.1  保證液壓站的流量和壓力滿足要求。

2.2  系統各元件不得有外滲漏。

2.3  運行噪音≤   85 dB

2.4  系統清潔度    NAS 6  級

三、元件選型

油箱、管路材質：不銹鋼。

液壓泵、閥采用北京華德產品。

濾油器：采用 PALL 、 Hydac 產品。

其余產品全部采用國內知名品牌的產品。
