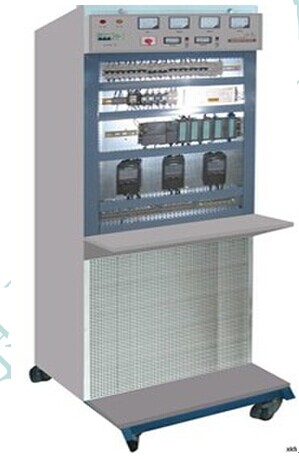

JG-PBG01 ( 內置網孔板 ) 網板式 PLC 變頻器實訓柜

一、 產品特點：

網板式 PLC 變頻器實訓柜是在電工的基礎上進行改進，增加了 PLC 直接控制工業電氣實驗、再增加了變頻器的自動調速實驗，增加了電腦網絡連網考試功能，可有老師主控電腦制進行自動聯網考試。該裝置按標準電氣控制柜設計制造規格，采用網孔板結構，柜內裝有電路所需的 PLC 、變頻器、電度表、日光燈、開關、插座、感應開關、漏電開關以及電氣控制所需要的多種低壓電器，如漏電斷器、熔斷器、電流、互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、有動功率表、無動功率表、電度表和工作電源、定時、誤操作記錄儀等，增加了電腦網絡式連網考核功能，可由教師主控電腦控制 64 臺。

二、 主要功能技術參數：
1 、輸入電源 AC380V ～ ±5%50Hz ，電流 5A 。

2 、外形尺寸： 700×500×1700mm
3 、 PLC ： FX1N-20MR

4 、三菱互動教學軟件

5 、三菱培訓軟件

6 、三菱學習教材
7 、 MCGS 工控組態軟件

三、 實驗操作項目：
1 、 PLC 控制異步電動機的點動控制
2 、 PLC 控制異步電動機的的兩地控制
3 、 PLC 控制異步電動機兩地正反轉控制
4 、 PLC 控制異步電動機聯鎖正反轉控制
5 、 PLC 控制自動順序起動控制
6 、異步電動機 △ /Y 啟動切換
7 、自動往返小車
8 、 CA6140 車床 PLC 控制
9 、 CW6163 車床 PLC 控制
10 、閘刀開關正轉控制線路
11 、接觸點動正轉控制線路
12 、具有自鎖的正轉控制線路
13 、具有過載保護的正轉控制線路
14 、倒順開關控制正反轉控制線路
15 、接觸器聯鎖的正反轉控制線路
16 、按鈕聯鎖的正反轉控制線路
17 、按鈕接觸器復合聯鎖控制線路
18 、自動往返行程控制線路
19 、接觸器控制串聯電阻降壓起動線路
20 、時間繼電器控制串聯電阻降壓控制線路
21 、手動 Y/ △ 降壓起動
22 、接觸器控制 Y/ △ 降壓起動
23 、時間繼電器控制 Y/ △ 降壓起動
24 、 QX3-13 型 Y/ △ 自動起動控制線路
25 、半波整流能耗制動控制線路
26 、全波整流能耗制動控制線路
27 、 C620 車床電氣控制線路
28 、手動降壓起動
29 、單相運行反接制動控制線路
30 、電動葫蘆電氣控制線路
31 、 C6163 車床電氣控制線路
32 、控制電路聯鎖控制線路
33 、主電路聯鎖控制線路
34 、直流電機啟動
35 、直流電機的調速
36 、直流電機反速
37 、直流電機制動實驗
38 、直流電機拆裝訓練
39 、直流電機檢修訓練
40 、變頻器的外圍接線及交流電機連接
41 、變頻器的多種操作模式實驗 ① 外部端子控制 ② 面板操作控制 ③ 組合操作模式
42 、變頻器設定程序運行
43 、變頻調速多段速度控制
44 、變頻器的制動控制
